Aansluitset pneumatische onderloopbeveiliging voor Novoferm T100 besturing

• Artikelnummer:13876
• Levertijd:Op voorraad
• Gewicht:1 KG
• Adviesprijs:€ 264,20 per set
• Aantal

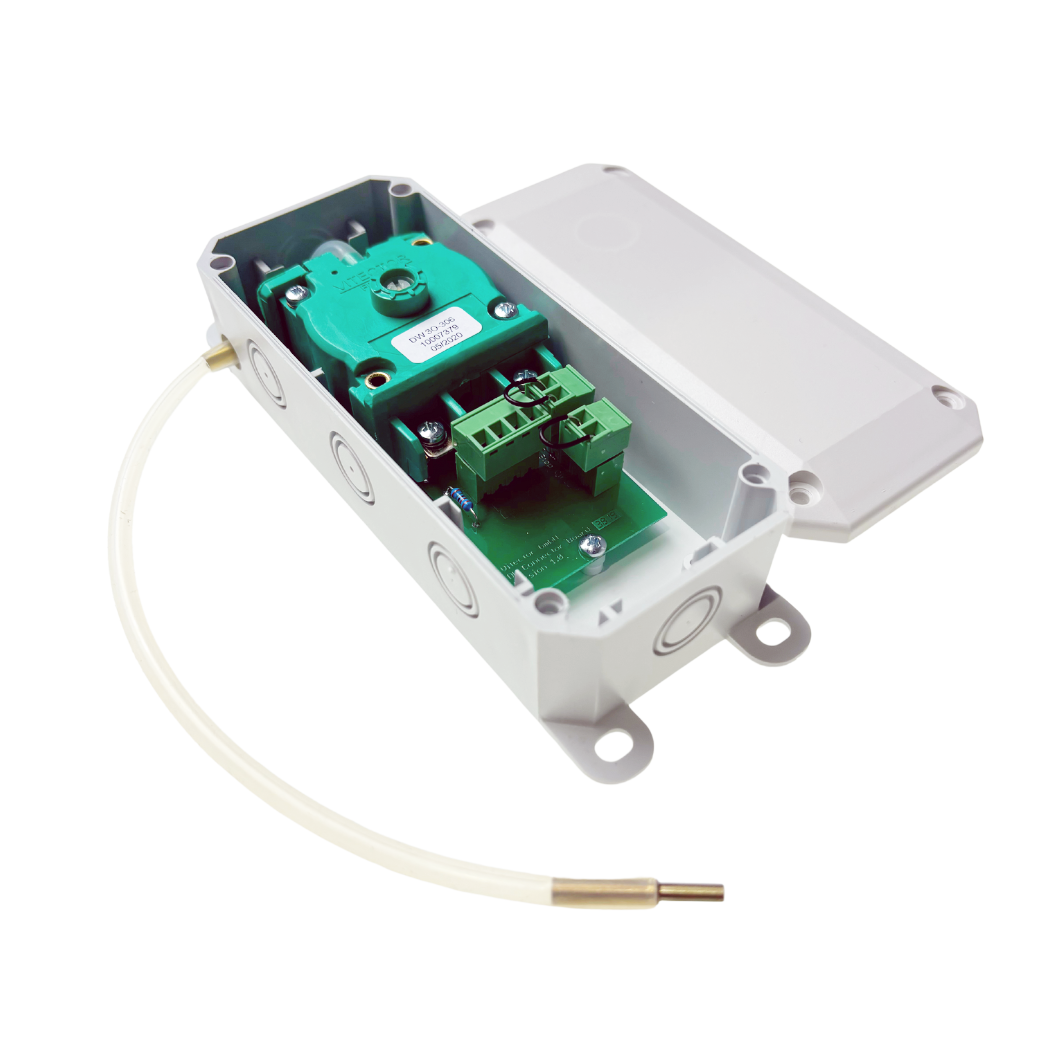

Vitector aansluitset voor pneumatische onderloopbeveiliging (DW). Aansluitdoos met DW-schakelaar inclusief 4-aderige spiraalkabel en toebehoren.

Standaard configuratie voor besturingen die werken op een weerstandswaarde van 1k2 Ohm. Als de deurbesturing op 8k2 Ohm werkt, de onderste weerstand verwijderen van de printplaat (zie handleiding).

Aansluiting op T100DES vanaf 2020 (nieuwe normering NEN-EN12453):
De besturing volgens nieuwe normering (va. 2020) verwacht de T100 een weerstandswaarde van 4k Ohm in het stopcircuit. In een nieuwe besturing zit standaard een 4k Ohm weerstand aangesloten op J4.1 en 4.2.

Geen slappekabelschakelaars/ loopdeurcontacten:
DW aansluiten op J3.2 en 3.3
Weerstand 4k Ohm op J4.1 en 4.2

Oude slappekabelschakelaars/ loopdeurcontacten zonder geïntegreerde weerstand:
DW aansluiten op J3.2 en 3.3
Weerstand 4k Ohm in serie met deurcontacten (J4.1 en 4.2)

Slappekabelschakelaars/ loopdeurcontacten met geïntegreerde weerstand:
DW aansluiten op J3.2 en 3.3
De weerstandswaarde in het stopcircuit moet bij elkaar opgeteld 4k Ohm zijn. Als er bijvoorbeeld één schakelaar met een geïntegreerde 2k Ohm weerstand wordt aangesloten, moet er dus een extra 2k Ohm weerstand (1x los bijgeleverd) in serie aangesloten worden. (De standaard geleverde 4k Ohm weerstand op J4.1 en 4.2 komt dan te vervallen). Als er twee schakelaars met geïntegreerde weerstanden van 2k Ohm worden aangesloten, hoeft er geen extra weerstand te worden aangesloten.
